中、低压母线发生短路故障时，所产生的电弧光对设备及人员会造成极大的伤害。但是目前在国内中低压母线系统中一般不配置专用的快速母线保护，而是依赖上一级变压器的后备保护切除母线短路故障，这样导致了故障切除时间的延长，加大了设备的损伤程度，破坏严重时可能造成事故进一步扩大，威胁到系统的稳定运行，该问题已引起业内专业人士的高度重视。
南京弘毅电气自动化有限公司研制的DPR360ARC电弧光保护系统采用弧光检测和过电流检测双判据原理，保护动作速度快、可靠性高，是国内第一套自主研发的电弧光保护系统，填补了国内中、低压专用快速母线保护的空白。
DPR360ARC电弧光保护系统跳闸回路采用了多路快速继电器及常规继电器，可供用户选择。
选用快速继电器出口跳闸时间小于4ms，选用常规继电器出口跳闸时间小于8ms，远快于传统的母线保护，对开关柜的内部弧光故障总切除时间可以控制在100ms以内。
本保护系统可以确保操作人员安全，将故障损失降至最低，为快速处理故障，恢复供电创造了条件。

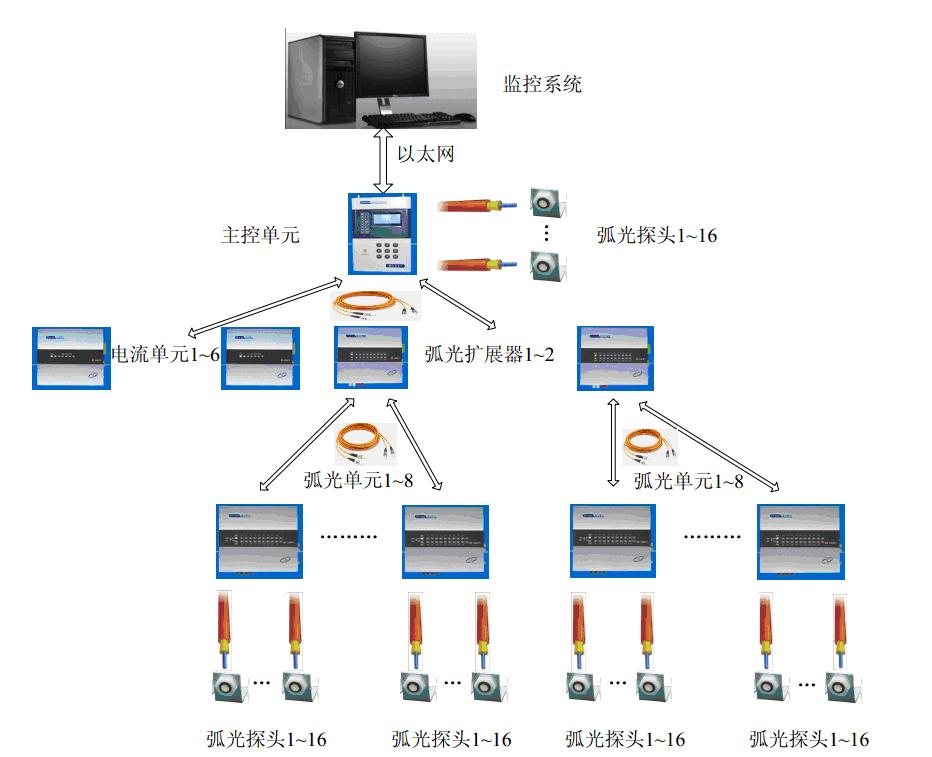

DPR360ARC弧光保护系统是一个模块化系统，包括主控单元（DPR361ARC）、电流单元(DPR391ARC)、弧光扩展单元(DPR392ARC)和弧光单元(DPR393ARC)，系统构成示意图如图所示：
电流单元DPR391ARC安装在进线电源开关柜中，可就地采集3路电流信息，配置2路快速继电器、3路常规继电器用于系统就地跳闸或就近跳闸。
电流单元DPR391ARC和主控单元DPR361ARC通过光缆实现高速通信，电流单元负责将就地采集的进线电源电流信息实时传送到主控单元，主控单元传送控制命令到电流单元，包括开关传动命令、出口跳闸命令等。
所有对于电流单元DPR391ARC的控制操作在主控单元DPR361ARC完成，主控单元实时检测和电流单元之间的通信情况，若通信异常则即时告警并闭锁改模块关联保护。
通过电流单元确保了系统在不同运行情况下跳闸逻辑的可操作性，具有了更多的选择。
主控单元最多可以接入6个电流单元，大大提高了系统的扩展性和适用性。
